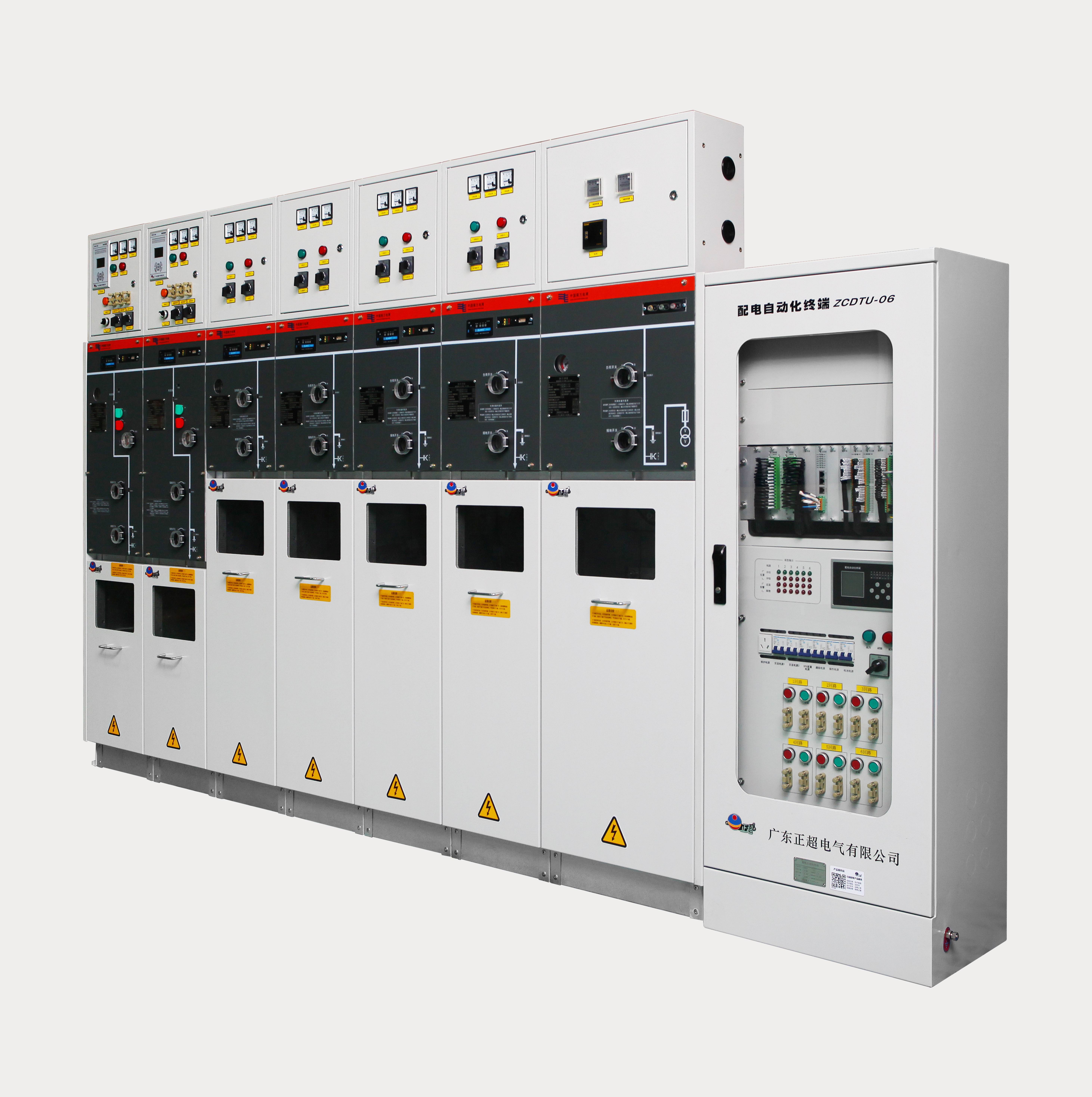

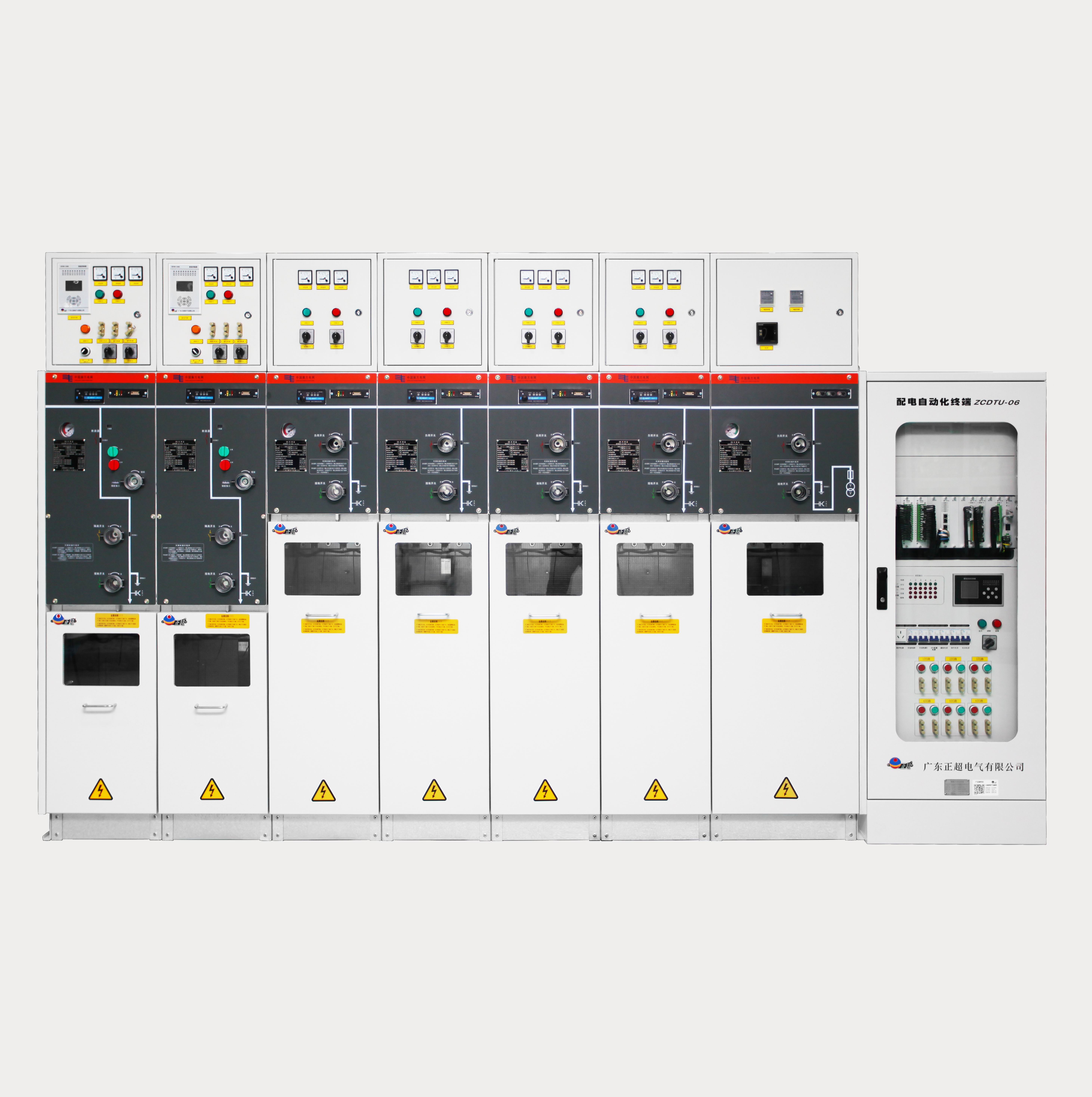

ZCSF-12 户内高压交流六氟化硫智能环网开关设备

ZCSF-12(F•R)全封闭SF6智能环网开关设备户内使用，系三相交流50Hz的高压成套开关设备，作為10kV系统接收和分配電能及对電路实现控制保护之用，是新一代的小型化SF6全绝缘环网开关柜，具有電气性能优良、安装简便、运行可靠、组合灵活、免维护、性能价格比优等特点，广泛应用于工业及民用電缆环网及供電末端，特别适用于小型二次配電站、开闭所、工矿企业、城市住宅小區、铁路、高层建筑等電力系统中作為接受和分配電能之用。

◇ 开关柜结构、性能及特点 ◇

SF6气箱采用不锈钢板全焊接而成，防护等级达到IP67，气箱留有现场充气阀。负荷开关、接地开关、熔断器支座及母線等一次元器件密封在SF6气箱中；高压熔断器安装在密封的绝缘筒中，绝缘完全不受凝露、污秽等外界环境条件的影响。具有全密封、全绝缘性能，有较强的防洪能力，免维护，能在恶劣环境条件下安全运行。柜内主母線由母線绝缘子固定在箱體的上部，可通过母線连接器方便地进行扩展。采用模块化方案设计，體积小，进出線环网柜尺寸统一。有单元型、共箱型的模块式结构，可根据用户要求任意扩展组合。操作灵活、联锁可靠，满足“五防”功能要求，底座由敷铝锌板拼装而成，机械强度高，防腐蚀性能优良。也可装于户外的防护箱内使用。可适应配電自动化要求的用户。

正常使用条件

海拔高度：不超过4000 m ；

环境温度：－10℃～ ＋40℃，（允许在－30℃时储运）；

相对湿度：日平均不大于95% ，月平均不大于90% ；

地震烈度：不超过8度；

注：凡超出上述要求范围的，应与制造厂协商确定。
