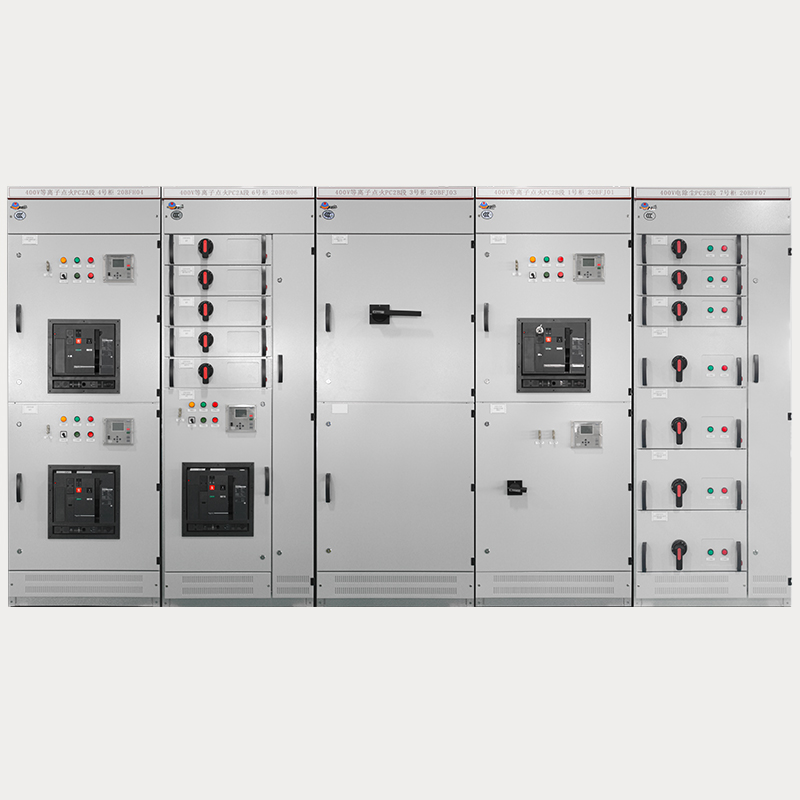

SGZ型交流低压成套开关设备

　　SGZ型组合式交流低压关柜，系三/ 四相交流、50Hz的低压成套开关设备，是“正超”在GCS型低压抽出式开关柜及SGF、GGD型低压固定式开关柜的基础上，吸收西门子授权本公司SIVACON 8PT型低压柜的先进技(jì )术，经不断创新设计的低压成套开关设备，兼容固定式结构与抽出式结构，具有结构新颖，分断能力高，动热稳定性能好，运行安全可靠，安装维修方便的特点，可配置智能化接口装置。产品已广泛应用于大中型发電厂(1000MW及以下机组)、35kV～500kV变電站、石油化工和國际工程等，可适用于沿海高潮湿、高盐雾等特殊气候条件使用。产品于2003年5月获得“中國國家强制性产品认证(CCC)证书”。

◇ 开关柜结构、性能及特点 ◇

　　柜體為拼装结构，机械强度高。固定式结构与抽出式结构组合方案灵活，電缆可从柜底部和／或柜顶部进出柜體。柜體分為母線室、功能单元室、電缆室等區域，各功能单元室间采用接地的金属隔板隔开，能有效地防止故障的扩大。柜内電气元件的空气间隙和爬電距离大，绝缘强度高，动、热稳定性能好。

　　PC柜抽出式断路器与MCC柜抽屉型均具有接通、断开、试验、隔离和抽出位置，抽屉在接通、断开、试验、隔离位置时自动定位和锁定，解除定位后方可进入下一个位置。

　　开关柜可配置智能化接口装置，与现场总線或通过适配器与DCS以太网相连，可在操作站进行监控操作。

　　开关柜通常為不靠墙安装，双面维护。柜體防护等级高，前部可加装钢化玻璃防护门。柜體表面处理工艺先进，具有防潮湿、防霉变、防盐雾、耐腐蚀性能。

◇ 正常使用条件 ◇

海拔高度：使用地点海拔不超过2000m ；

环境温度：上限＋40℃，下限－5℃ ，日平均气温不高于35℃；

相对湿度：日平均不大于95% ，月平均不大于90% ；

地震烈度：不超过8度；

安装场所：没有火灾、爆炸危险、严重污秽、化學腐蚀及剧烈震动。

注：凡超出上述要求范围的，应与制造厂协商确定。
